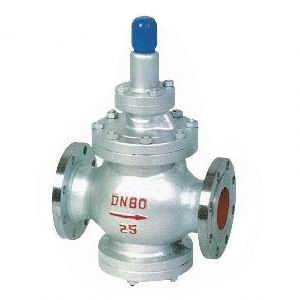

Y43H蒸汽减压阀

点击放大
产品型号:
Y43H
产品报价:
产品特点:
上海革立Y43H蒸汽减压阀在普通减压阀基础上作了很大改进,加大了活塞面积,改变了密封形式,加大了过流面积等等,从而在提高灵敏度、流量、寿命等方面大大改善了性能。
  Y43HY43H蒸汽减压阀的详细资料:

产品名称:Y43H蒸汽减压阀

产品型号:Y43H-16C Y43H-2.5C Y43H-4.0C Y43H-6.4C

公称通径:DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400

产品材质:铸铁、铸钢、WCB、不锈钢

产品介绍:

Y43H蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。蒸汽减压阀在普通减压阀基础上作了很大改进,加大了活塞面积,改变了节流结构。改变了密封形式,加大了过流面积等等,从而在提高灵敏度、流量、寿命等方面大大改善了性能。
产品用途:

Y43H蒸气减压阀主要用于蒸汽管路,适用于流量大流量变化大,进口压力变化大的蒸汽管路。

Y43H蒸汽减压阀工作原理;
Y43H蒸汽减压阀是采用控制阀体内的启闭件的开度来调节介质的流量,将介质的压力降低,同时借助阀后压力的作用调节启闭件的开度,使阀后压力保持在一定范围内,在进口压力不断变化的情况下,保持出口压力在设定的范围内,保护阀后的生产设备。
Y43H蒸汽减压阀制作标准;

GB/T 21386-2008比例式减压阀
JB/T 2205-2000减压阀结构长度
GB/T 12245-2006减压阀性能试验方法
GB/T 12244-2006减压阀一般要求

Y43H蒸汽减压阀主要技术参数和性能指标

公称压力(Mpa)1.62.54.06.410.016.0
壳体试验压力(Mpa)*2.43.756.09.615.024
密封试验压力(Mpa)1.62.54.06.410.016.0
zui高进口压力(Mpa)1.62.54.06.410.016.0
出口压力范围(Mpa)0.04-1.00.05-1.60.08-2.50.2-3.50.5-3.50.5-4.5
压力特性偏差(Mpa)△P2PGB12246-1989
流量特性偏差(Mpa)P2GGB12246-1989
zui小压差(Mpa)0.070.10.150.40.50.8
渗漏量GB12245-1989
*:壳体试验不包括膜片、顶盖
 Y43H蒸汽减压阀主要零件材料
零件名称零件材料
阀体 阀盖 底盖WCB
阀座 阀瓣2Cr13
缸套 活塞铝铁青铜
膜片1Cr18Ni9
活塞环合金铸铁/对位聚苯
导阀座 导阀杆2Cr13
主阀弹簧50CrVA
导阀主弹簧50CrVA
调节弹簧60Si2Mn

 Y43H蒸汽减压阀流量系数(Cv)
DN506580100125150200250300350400500
Cv12.546.5916253664100140250



Y43H蒸汽减压阀外形尺寸(PN1.6-4.0):



公称通径
DN

外 形 尺 寸

L

H

Hl

1.6/2.5MPa

4.0MPa

15

160

180

295

90

20

160

180

312

89

25

180

200

315

101

32

200

220

320

107

40

220

240

325

113

50

250

270

335

120

65

260

280

340

125

80

310

330

360

140

100

350

380

390

150

125

400

450

415

190

150

450

500

440

205

200

500

550

475

220

250

600

545

270

300

800

575

335

350

850

650

390

400

900

705

705


Y43H蒸汽减压阀外形尺寸(PN6.4-16.0):

公称通径
DN

外 形 尺 寸

L

H

Hl

6.4MPa

10.0/16.0MPa

15

180

180

305

105

20

180

200

340

105

25

200

220

370

110

32

220

230

380

125

40

240

240

395

130

50

270

300

405

135

65

300

340

410

145

80

330

360

445

170

100

380

455

175

125

450

504

245

150

500

555

280

200

560

581

310



上海Y43H蒸汽减压阀厂订货须知;

 ①减压阀产品名称与型号

Y43H蒸汽减压阀口径mm

Y43H蒸汽减压阀是否带附件以便我们的为您正确选型

Y43H蒸汽减压阀的使用压力MPa

Y43H蒸汽减压阀的使用介质的温度℃。
二、若已经由设计单位选定上海气体减压阀厂的减压阀型号,请按减压阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的上海减压阀厂专家为您审核把关。
